GRIZZLY X – Agregat uprawowy wielozadaniowy zaczepiany

W widoku 360° oraz w sekcji z podświetlanymi elementami przedstawiono maszynę o szerokości roboczej 5,0 m GRIZZLY X5.

Naciśnij i przeciągnij na boki, aby obejrzeć maszynę
Podstawa maszyny
  • regulowana hydraulicznie wysokość zaczepu

  • sekcja talerzowa z zabezpieczeniem gumowym 40 x 210 mm

  • piasty bezobsługowe z uszczelnieniem kasetowym

  • odstęp między rzędami talerzy 80 cm

  • sekcja uprawowa z zabezpieczeniem sprężynowym

  • sekcja talerzy wyrównujących z talerzami Ø 460 mm

  • hydraulicznie regulowana głębokość pracy na wale

  • wersja z kołami 400/60-R22,5

  • wersja z kołami 500/50 R17, składana hydraulicznie

Wyposażenie obowiązkowe - talerze i piasty
  • talerz typu „C” 510×4 mm
    piasta
    : AGRO-MASZ 6 otworów 122 mm

  • talerz typu „Karbowany ostrzony” 515×5 mm
    piasty do wyboru: 

    • AGRO-MASZ 5 otworów 98 mm
    • SKF 5 otworów 98 mm
Wyposażenie obowiązkowe - wrzeciona / zaczepy
  • zaczep ucho Hitch Ø 50

  • zaczep kulowy K80

  • zaczep oczkowy z łożyskiem kat. 4 Ø 51 mm

  • zaczep na TUZ kat. 3 i kat. 4

Wyposażenie obowiązkowe - elementy robocze
  • do uprawy płytkiej

    • dłuto 80 mm + podcinacze
    • dłuto 80 mm napawane + podcinacze napawane
    • dłuto 80 mm dwuotworowe z węglikiem spiekanym + podcinacze napawane
  • do uprawy głębokiej

    • dłuto 50 mm dwuotworowe z węglikiem napawane Agricarb
Wyposażenie obowiązkowe - hamulce
  • pneumatyczne

  • pneumatyczne homologowane

  • pneumatyczno – hydrauliczne

Wyposażenie obowiązkowe - wały z uchwytami
  • wał rurowy Ø 600 mm

  • wał tandem ceownikowy 2 x Ø 500 mm

  • wał tandem rurowy Ø 600 mm i rurowy Ø 500 mm

  • wał kraker z czyścikiem Ø 600 mm

  • wał gumowy z czyścikiem Ø 560 mm (GRIZZLY X3/X5)

Wyposażenie opcjonalne - opcje wysiewu nawozu oraz poplonu zasilane siewnikiem frontowym
  • zestaw uchwytów do instalacji wysiewu nawozu oraz poplonu (GRIZZLY X4/X5)

  • zestaw rur, rozdzielacz, zestaw węzy elastycznych dysze do wysiewu nawozu (GRIZZLY X4/X5)

  • zestaw rur, rozdzielacz, zestaw węzy elastycznych dysze do wysiewu drobnych nasion (GRIZZLY X4/X5)

Wyposażenie opcjonalne
  • sterowanie hydrauliką maszyny z jednej sekcji ciągnika, wybór funkcji z dodatkowego panelu w ciągniku (GRIZZLY X4/X5)

  • zgrzebło za podwójnym wałem tandem 2 x Ø 500 mm

  • oświetlenie LED z tablicami wyróżniającymi tył (GRIZZLY X3)

  • oświetlenie LED tablicami wyróżniającymi tył i przód dla pojedynczego wału (GRIZZLY X4/X5)

  • oświetlenie LED tablicami wyróżniającymi tył i przód dla podwójnego wału (GRIZZLY X4/X5)

  • uchwyt siewnika poplonów SP230 (GRIZZLY X4/X5)

  • uchwyt siewnika poplonów SP230 wraz ze schodkami i podestem (GRIZZLY X4/X5)

Dane techniczne

Model Szerokość (m) Waga (kg)* Moc (KM)** Ilość zębów (szt.) Ilość talerzy (szt.) Wydajność (ha/h) Głębokość robocza max (cm)
GRIZZLY X3 3.0 5 300 220 - 300 10 24 4.0 - 6.0 25
GRIZZLY X4 4.0 5 800 280 - 360 10 / 14 30 4.0 - 6.0 25
GRIZZLY X5 5.0 6 300 340 - 420 12 / 18 38 5.0 - 7.0 25

* Podana waga jest orientacyjna i może odbiegać od rzeczywistej w zależności od wyposażenia i konfiguracji.
** Podane zapotrzebowanie na moc ma charakter orientacyjny i może różnić się od rzeczywistego w zależności od wyposażenia, konfiguracji maszyny oraz warunków glebowych.

Opis techniczny

Agregat uprawowy wielozadaniowy zaczepiany przeznaczony jest do płytkiej i głębokiej uprawy bezorkowej, spulchniania gleby oraz intensywnego mieszania resztek pożniwnych, a po połączeniu ze zbiornikiem IKAR umożliwia również nawożenie wgłębne. Sekcja talerzowa z talerzami typu „C” Ø 510 × 4 mm lub karbowanymi ostrzonymi Ø 515 × 5 mm odpowiada za cięcie i mieszanie resztek roślinnych, natomiast sekcja zębowa z zabezpieczeniem sprężynowym 40 × 210 mm, wyposażona w dłuta 80 mm z podcinaczami lub dłuta dwutorowe 50 mm z napawanym węglikiem Agricarb, pozwala dostosować charakter uprawy do warunków glebowych. Sekcja talerzy wyrównujących Ø 460 mm rozprowadza przemieszczoną glebę i zasypuje bruzdy, a wał doprawiający z hydrauliczną regulacją głębokości pracy zapewnia wtórne zagęszczenie podłoża oraz utrzymanie odpowiedniego zagłębienia elementów roboczych. Hydraulicznie regulowana wysokość zaczepu, bezobsługowe piasty z uszczelnieniem kasetowym, odstęp 80 cm między rzędami talerzy oraz możliwość montażu instalacji do wysiewu nawozów i poplonów zwiększają funkcjonalność agregatu w technologiach uproszczonych i głębokiej uprawie bezorkowej.

Sekcja talerzy wyrównujących Ø 460 mm

Odpowiada za rozprowadzanie gleby przemieszczonej przez zęby robocze oraz niwelowanie bruzd i nierówności powstających podczas uprawy. Odpowiednie ustawienie talerzy zapewnia równomierne wyrównanie powierzchni pola, przygotowując glebę do końcowego doprawienia przez wał.

Sekcja uprawowa z zabezpieczeniem sprężynowym

Sekcja uprawowa wyposażona w zęby z zabezpieczeniem sprężynowym 40 × 210 mm odpowiada za spulchnianie gleby, rozbijanie zagęszczonych warstw oraz mieszanie resztek pożniwnych. Sprężynowy mechanizm zabezpieczający umożliwia odchylenie zęba po napotkaniu przeszkody i jego automatyczny powrót do pozycji roboczej, ograniczając ryzyko uszkodzeń oraz zapewniając płynność pracy.

Wersje układu jezdnego

Koła 400/60 R22,5

Układ jezdny wyposażony w koła 400/60 R22,5 zapewnia stabilne podparcie agregatu oraz równomierne rozłożenie obciążenia podczas transportu. Duża średnica kół ułatwia przemieszczanie maszyny po nierównym terenie, a szerokie ogumienie ogranicza nacisk jednostkowy na podłoże.

Koła 500/50 R17 – składana hydraulicznie

Układ jezdny wyposażony w koła 500/50 R17 zapewnia stabilne podparcie agregatu oraz równomierne rozłożenie obciążenia podczas transportu. Hydrauliczny mechanizm składania umożliwia wygodną zmianę położenia układu jezdnego bez konieczności opuszczania kabiny ciągnika, usprawniając przygotowanie maszyny do pracy i transportu.

Hydrauliczna regulacja głębokości pracy na wale

Hydrauliczna regulacja głębokości pracy za pomocą wału doprawiającego umożliwia dostosowanie zagłębienia elementów roboczych do warunków glebowych i rodzaju wykonywanej uprawy. Zmiana położenia wału za pomocą siłowników hydraulicznych pozwala na wygodną regulację głębokości roboczej z kabiny ciągnika, ułatwiając utrzymanie odpowiednich parametrów pracy agregatu.

Końcówka zaczepu

Końcówka zaczepu oczkowa hitch Ø 50 mm

Służy do połączenia maszyny rolniczej z ciągnikiem i jest przeznaczony do współpracy z hydraulicznie regulowanymi odciągami. Mocowanie na flanszy 110 × 100 mm umożliwia zastosowanie zaczepu w różnych typach maszyn uprawowych, zapewniając stabilne połączenie podczas pracy i transportu.

Kula K80

Służy do stabilnego połączenia maszyny rolniczej z ciągnikiem i jest przeznaczona do współpracy z hydraulicznie regulowanym układem zaczepowym. Mocowanie na flanszy 110 × 100 mm umożliwia zastosowanie elementu w różnych typach maszyn uprawowych. Konstrukcja zaczepu sprzyja ograniczeniu luzów w punkcie połączenia, co poprawia stabilność prowadzenia podczas pracy i transportu.

Zaczep oczkowy z łożyskiem kategorii 4 i Ø 51 mm

Służy do połączenia maszyny rolniczej z ciągnikiem i jest przeznaczony do współpracy z hydraulicznie regulowanymi odciągami. Mocowanie na flanszy 110 × 100 mm umożliwia zastosowanie tego rozwiązania w różnych typach maszyn uprawowych, zapewniając stabilne połączenie podczas pracy i transportu.

Wrzeciono dyszla kategorii 3 i 4 typu „U”

Wrzeciono dyszla kategorii 3 i 4 typu „U” służy do połączenia maszyny z ciągnikiem poprzez układ zaczepowy. Wersja z flanszą umożliwia stabilny montaż elementu i zastosowanie go w różnych konfiguracjach maszyn rolniczych, w których wymagane jest połączenie o odpowiedniej kategorii zaczepu.

Sekcja talerzy podcinających

Odpowiada za cięcie resztek pożniwnych, podcinanie gleby oraz mieszanie materiału roślinnego z wierzchnią warstwą podłoża. Odstęp 80 cm między rzędami talerzy zapewnia swobodny przepływ gleby i resztek roślinnych, ograniczając ryzyko zapychania oraz umożliwiając płynną pracę w warunkach dużej ilości pozostałości pożniwnych.

Talerz typu „C” Ø 510 × 4 mm

Odpowiadają za podcinanie, rozdrabnianie oraz intensywne mieszanie gleby z resztkami pożniwnymi. Ich profil ułatwia zagłębianie się w podłoże i przemieszczanie materiału, zapewniając równomierne wymieszanie resztek roślinnych z wierzchnią warstwą gleby.

Talerz karbowany ostrzony Ø 515 × 5 mm

Zapewnia skuteczne cięcie resztek pożniwnych, podcinanie gleby oraz intensywne mieszanie materiału roślinnego z wierzchnią warstwą podłoża. Ostrzona, karbowana krawędź tnąca ułatwia zagłębianie się w glebę i rozdrabnianie resztek roślinnych, szczególnie podczas pracy na ściernisku.

Piasta 6 otworowa bezobsługowa AGRO-MASZ 122 mm

Odpowiada za stabilne mocowanie i prowadzenie talerza podczas pracy. Sześciopunktowe połączenie zapewnia pewne osadzenie elementu roboczego oraz umożliwia przenoszenie obciążeń powstających podczas zagłębiania i pracy talerza w glebie.

Piasta bezobsługowa 5 otworowa SKF lub AGRO-MASZ 98 mm

Stanowi element mocowania i podparcia zespołu obrotowego. Jej konstrukcja zapewnia stabilne połączenie współpracujących elementów oraz prawidłowe przenoszenie obciążeń powstających podczas pracy maszyny.

Oświetlenie LED

Oświetlenie LED wraz z tablicami wyróżniającymi poprawia widoczność agregatu podczas transportu drogowego, szczególnie po zmroku i w warunkach ograniczonej widoczności. Zestaw ułatwia innym uczestnikom ruchu rozpoznanie gabarytów maszyny, zwiększając bezpieczeństwo przejazdów.

Wał Kraker z czyścikiem Ø 600 mm

Odpowiada za intensywne kruszenie brył, wyrównywanie powierzchni pola oraz wtórne zagęszczanie gleby po przejściu sekcji uprawowych. Zastosowany czyścik usuwa ziemię gromadzącą się między elementami wału, ograniczając jego zalepianie i zapewniając płynną pracę, szczególnie na glebach ciężkich i wilgotnych.

Zestawienie dostępności wałów w sekcji poniżej.  ↓

Wały

Wyposażenie opcjonalne

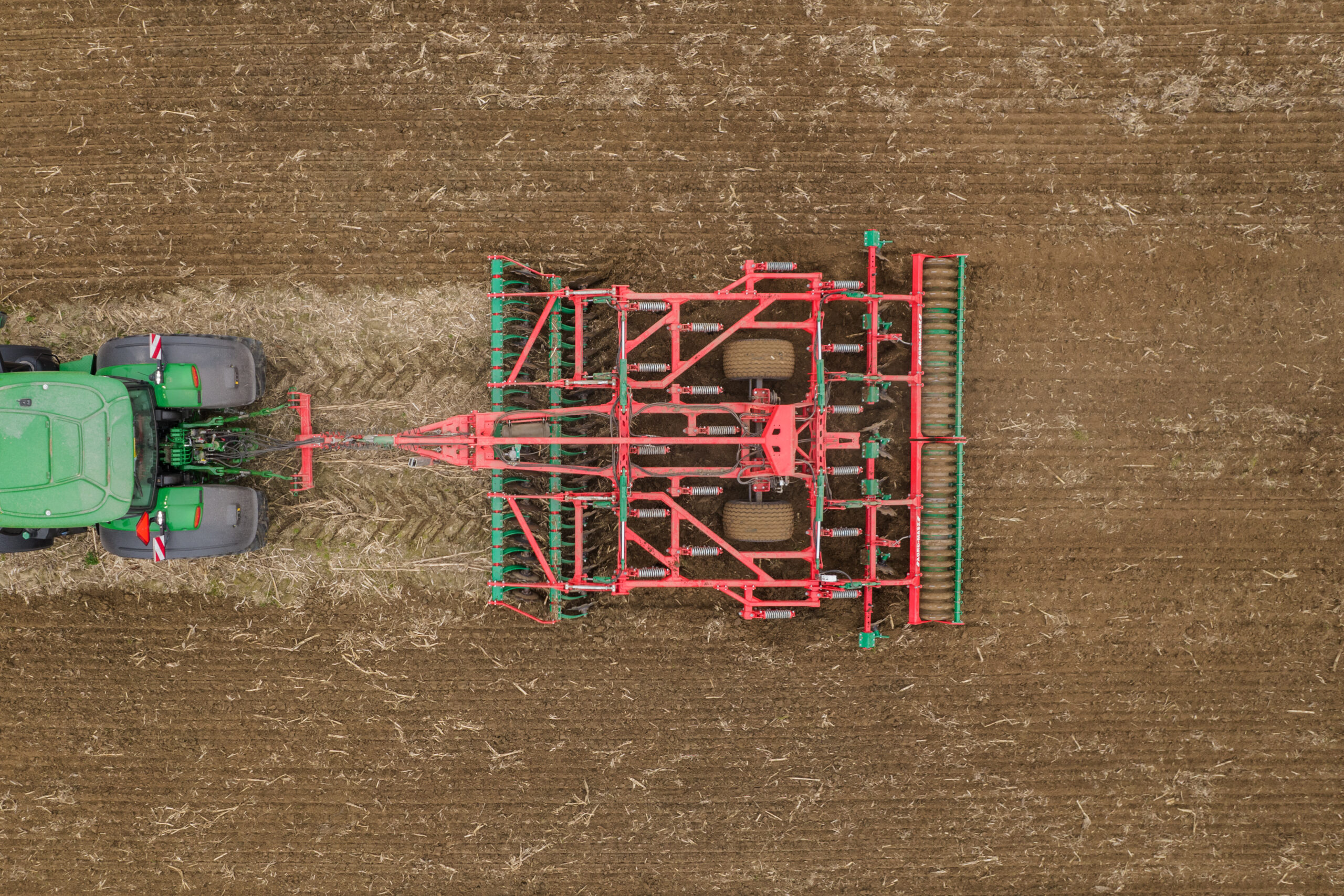

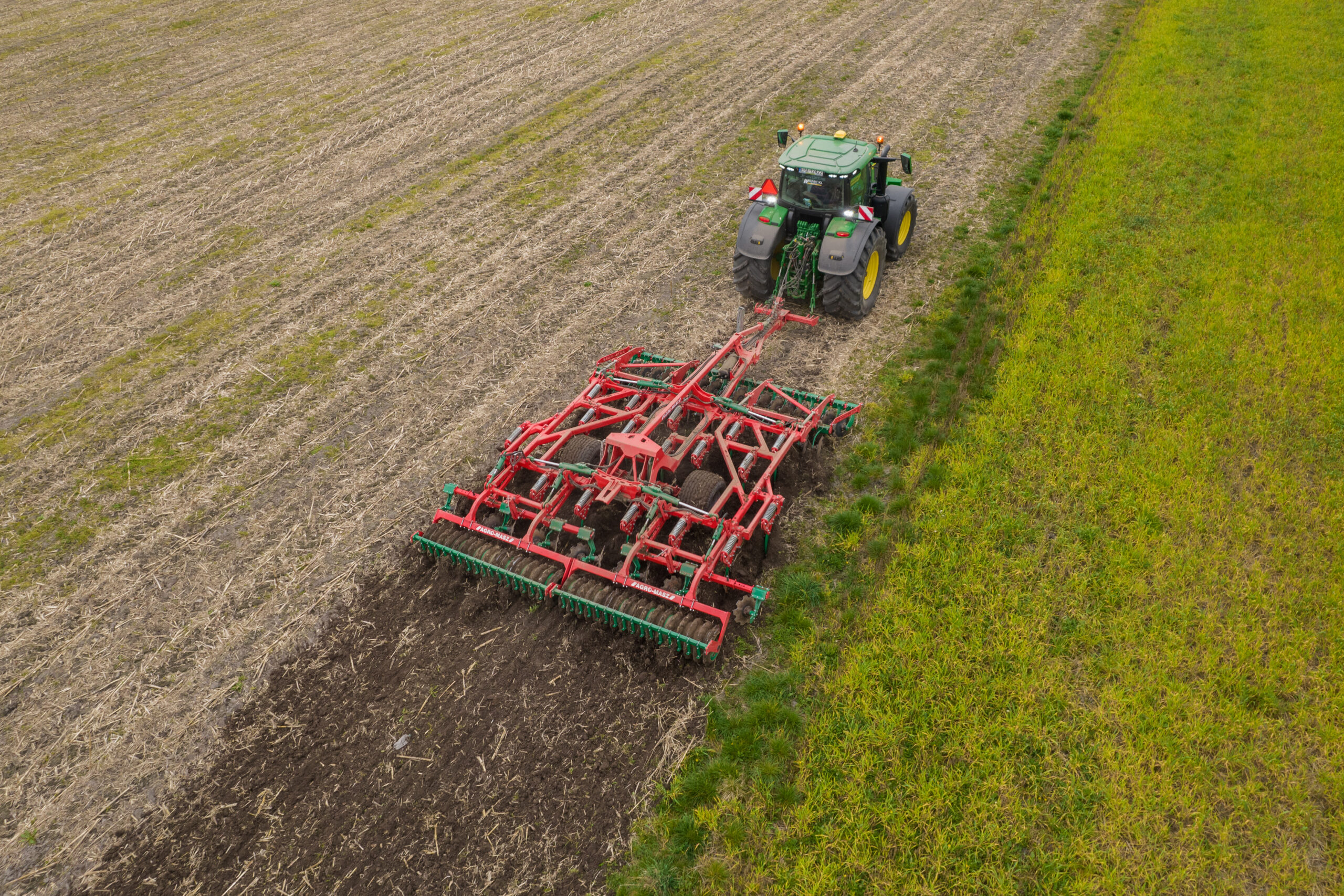

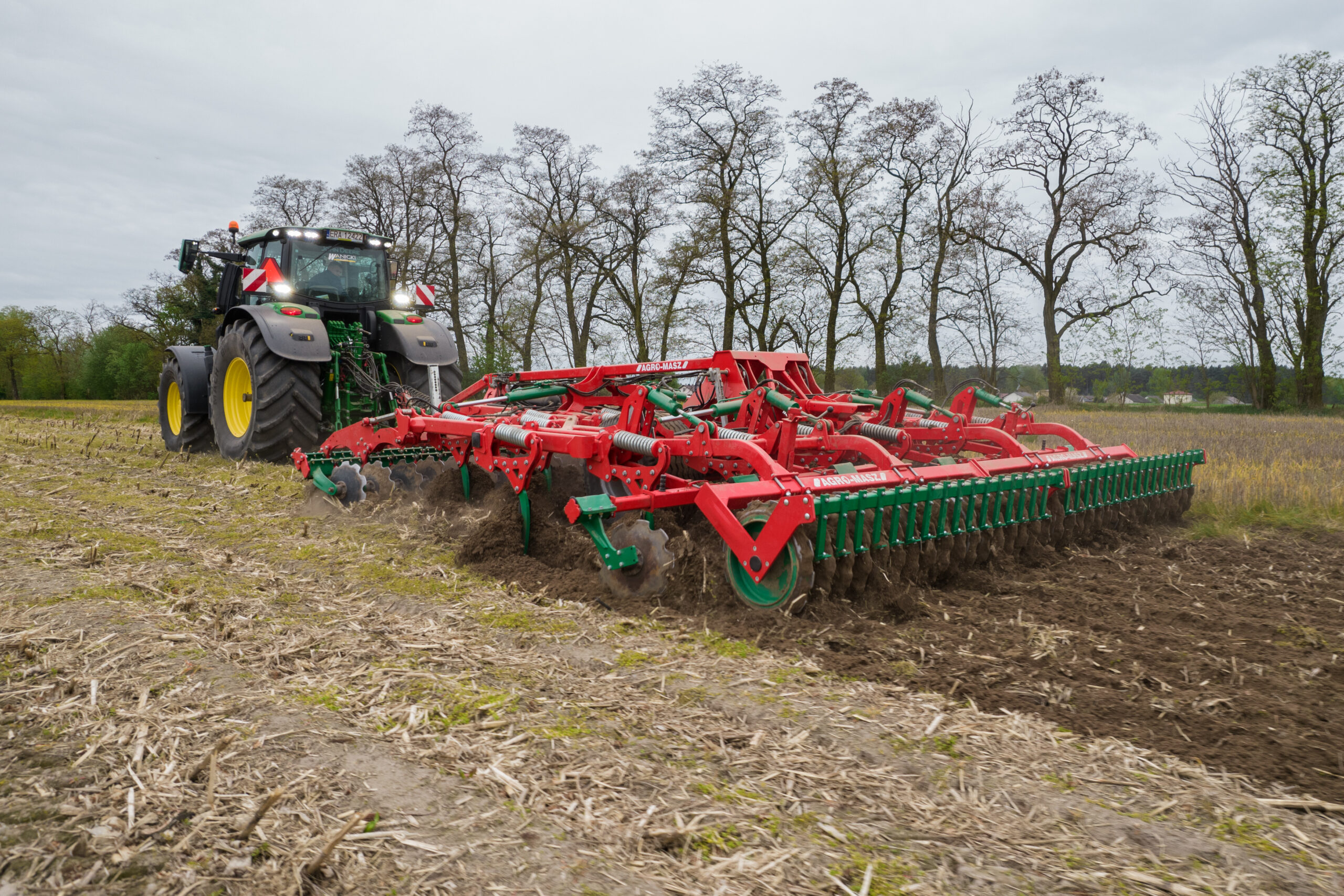

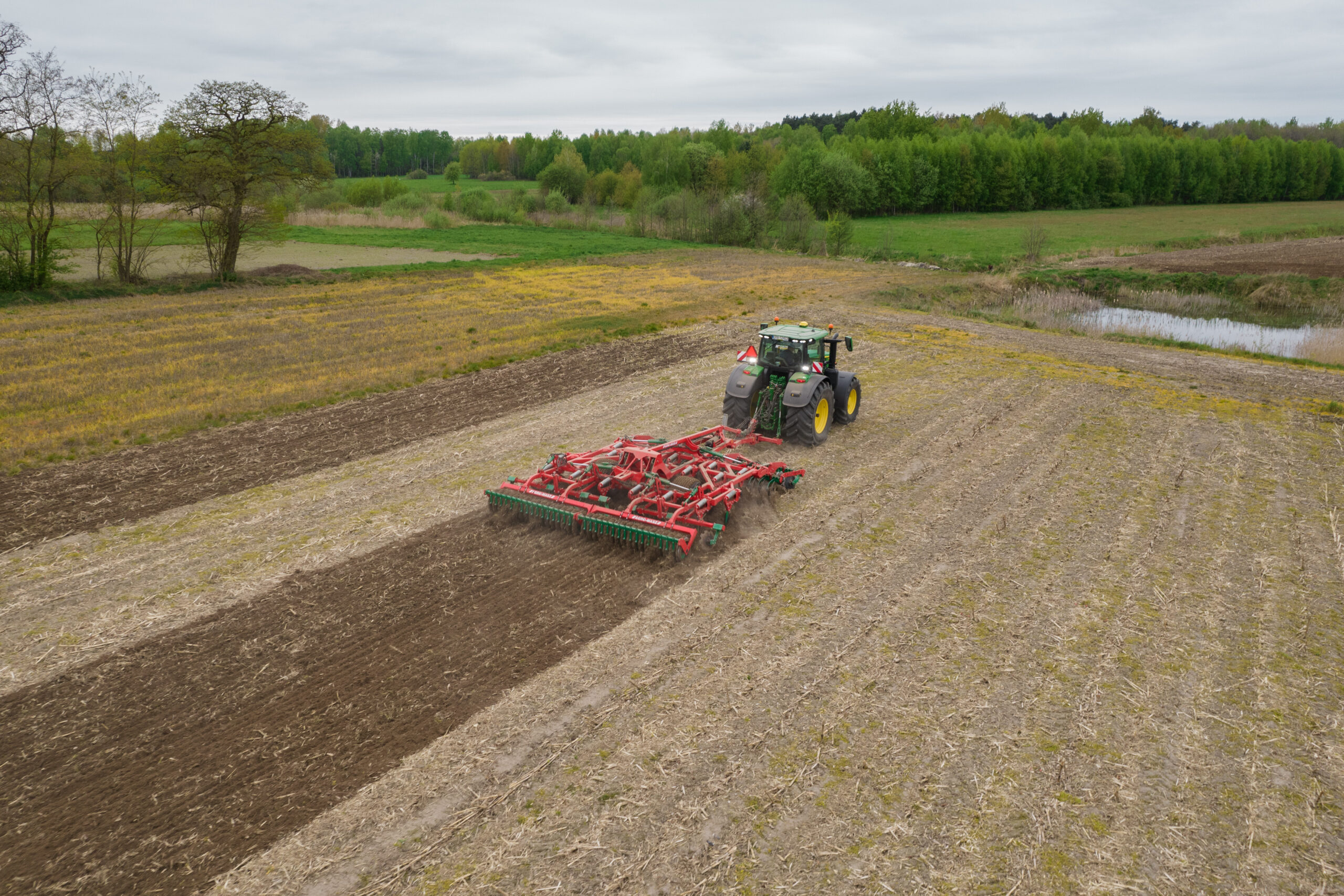

Zdjęcia

Filmy

Kompatybilne maszyny i wyposażenie

FAQ

Nie znalazłeś odpowiedzi na swoje pytanie?

Czy udostępniamy maszyny na testy?

Ze względu na duże zainteresowanie maszynami testowymi nie udostępniamy ich do indywidualnych testów. Organizujemy natomiast pokazy polowe na terenie całego kraju, które odbywają się w wyznaczonych wcześniej terminach. Przy okazji ogłaszania konkretnych pokazów informujemy również, które modele maszyn będą prezentowane podczas danego wydarzenia. Dzięki temu można zobaczyć wybrane maszyny w pracy i ocenić ich możliwości w warunkach polowych.

Jak dobrać szerokość roboczą maszyny do mocy ciągnika?

Szerokość roboczą maszyny należy dobrać do mocy ciągnika, rodzaju pracy oraz warunków glebowych. Ważne są także masa ciągnika, uciąg, udźwig podnośnika i wydajność hydrauliki. Zbyt szeroka maszyna może przeciążać ciągnik i zwiększać zużycie paliwa, a zbyt wąska nie wykorzysta w pełni jego możliwości. Najlepiej kierować się zaleceniami producenta lub skonsultować dobór z naszym doradcą.
