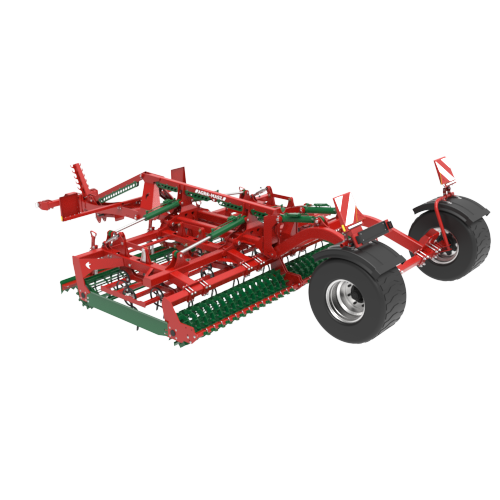

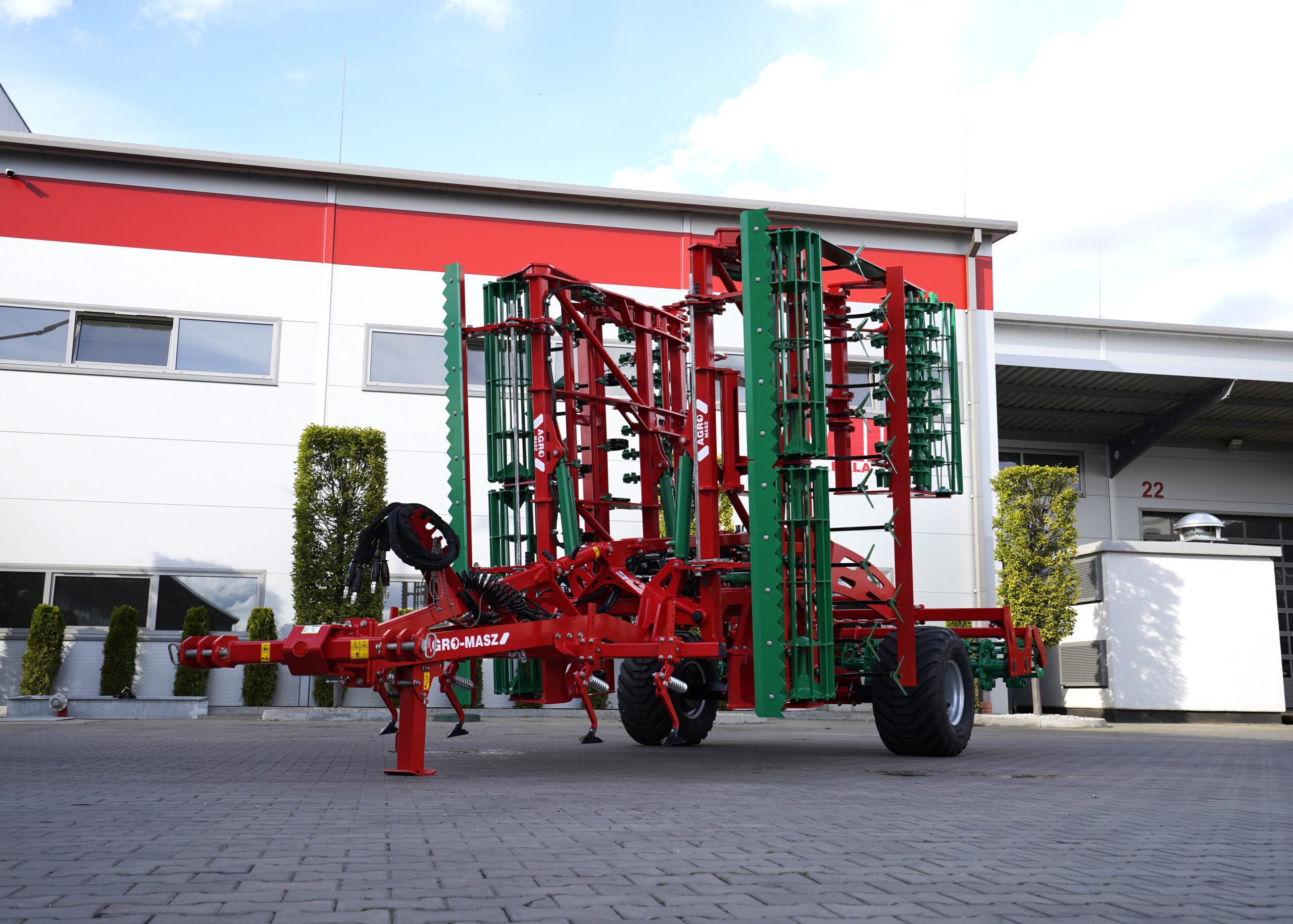

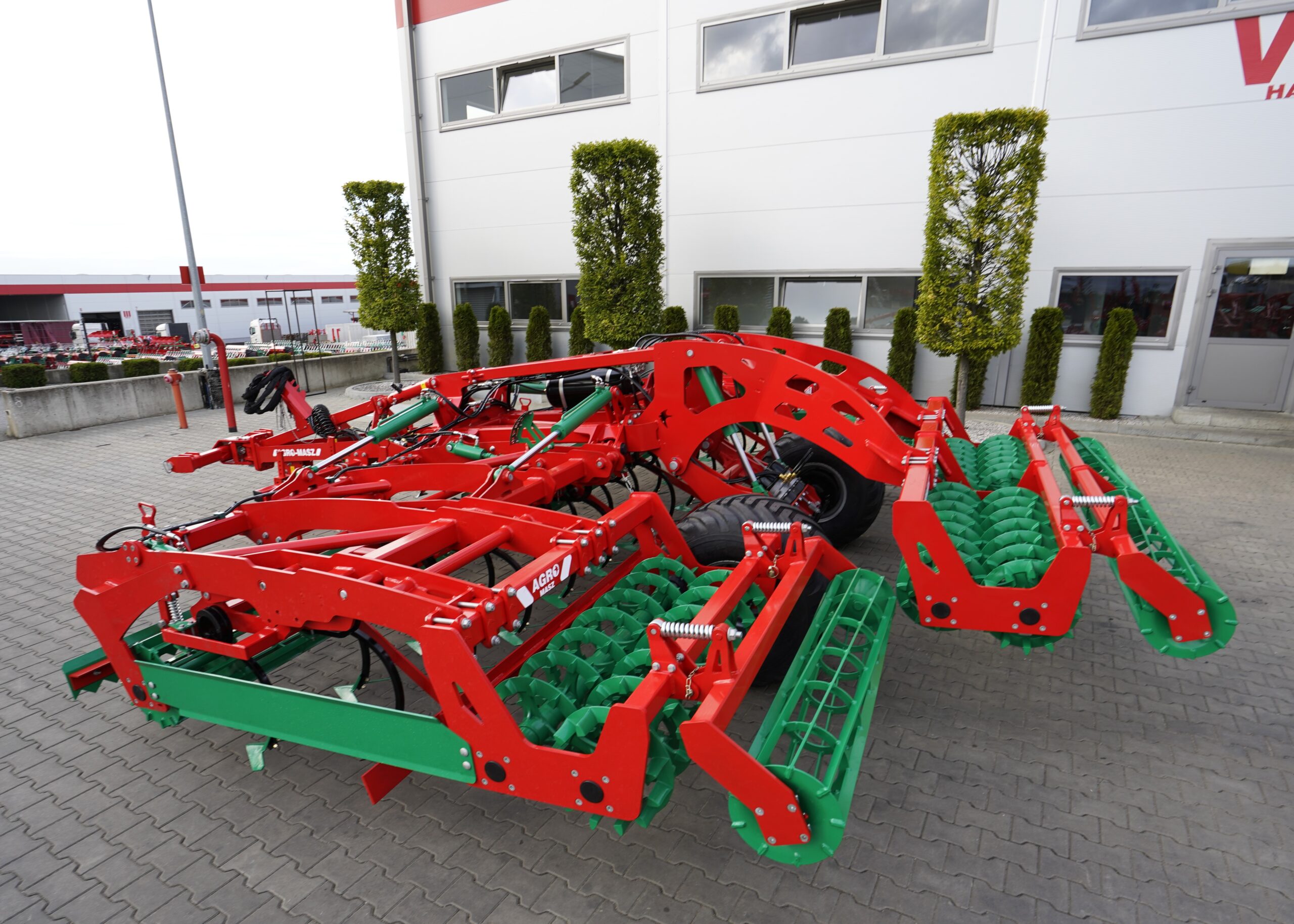

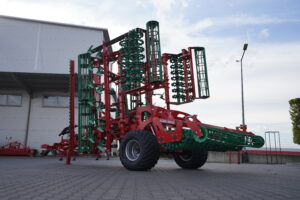

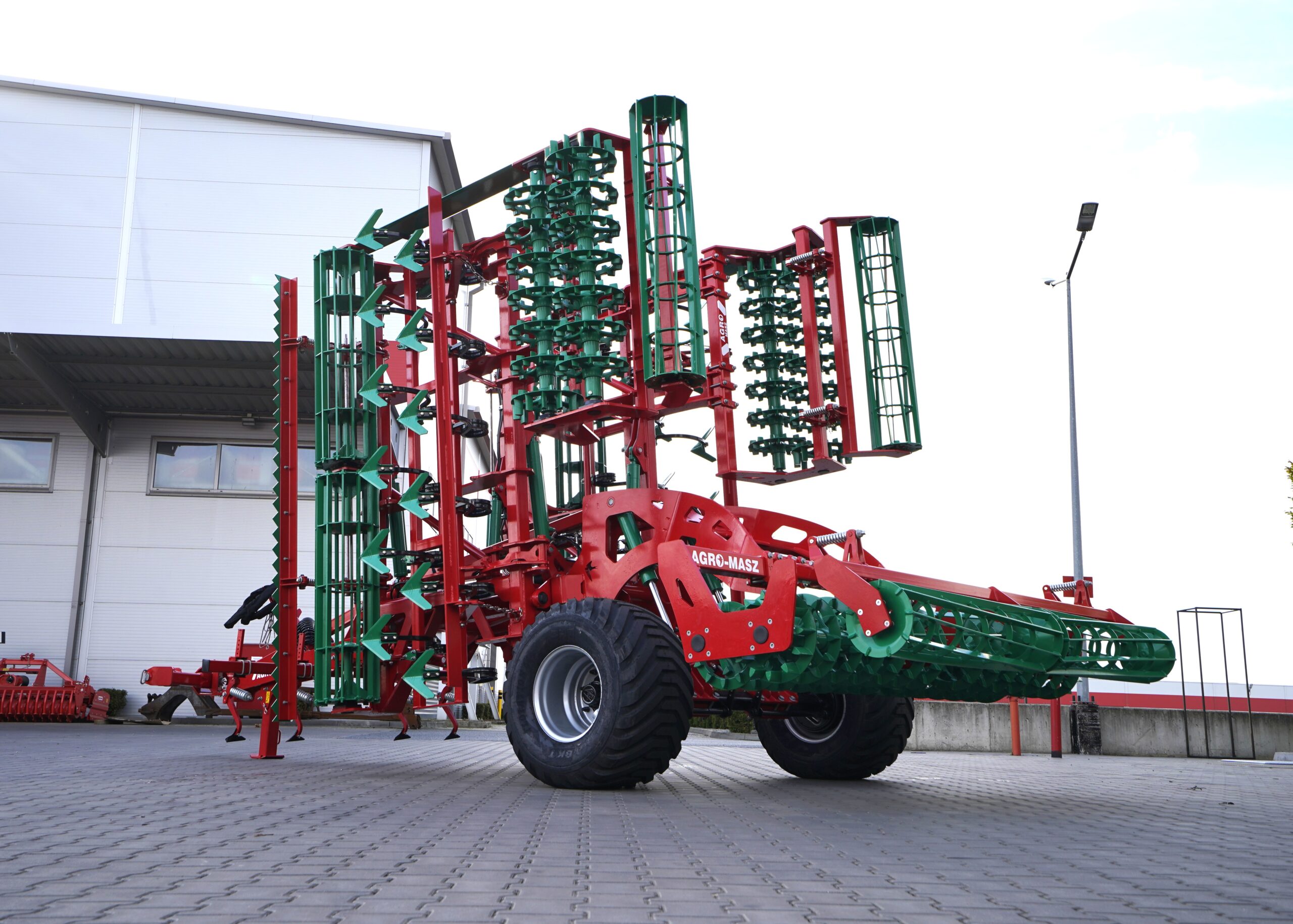

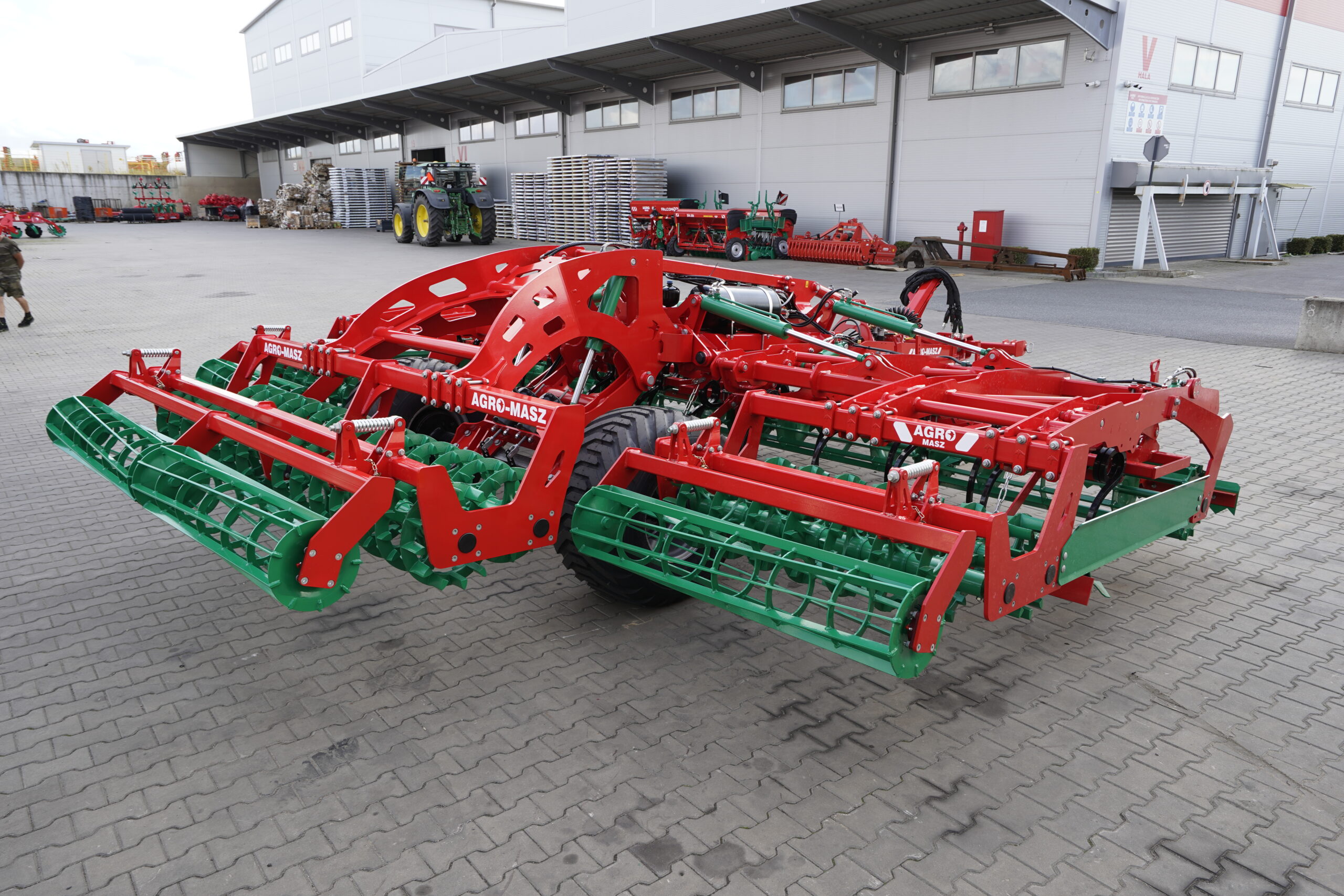

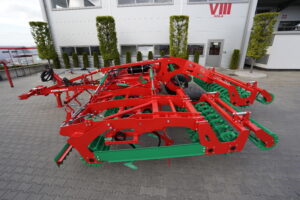

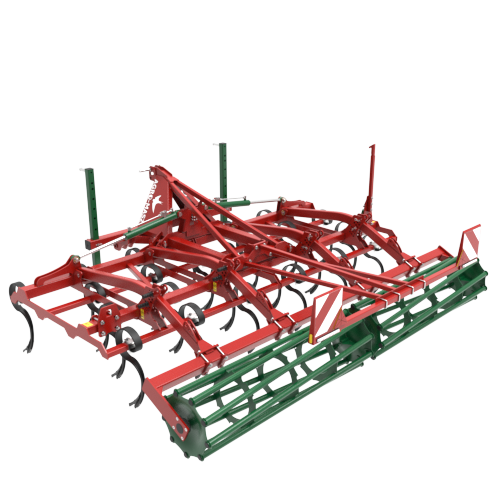

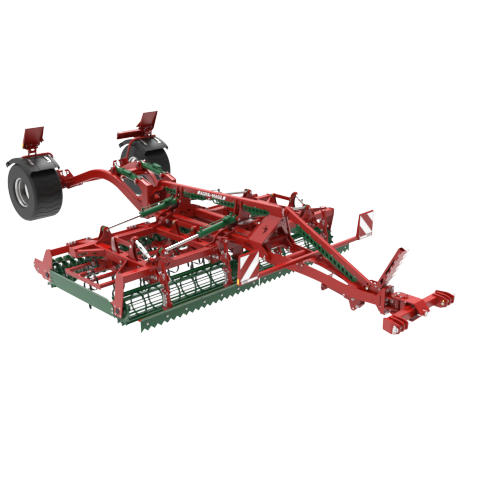

TERRAX – Agregat uprawowy ciężki półzawieszany

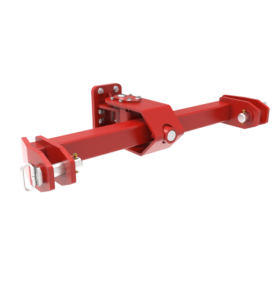

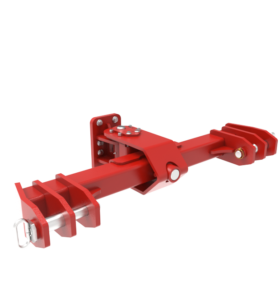

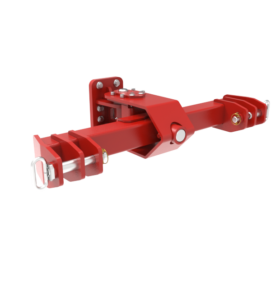

Wrzeciono kategorii 2 i 3 typu „U” służy do połączenia maszyny rolniczej z układem zawieszenia ciągnika. Jest przeznaczone do współpracy z odciągami stałymi i wyposażone we flanszę 110 × 100 mm. Ten wariant zaczepu może być stosowany w różnych typach maszyn uprawowych, a w odpowiedniej konfiguracji stanowi element wymagany do homologacji.

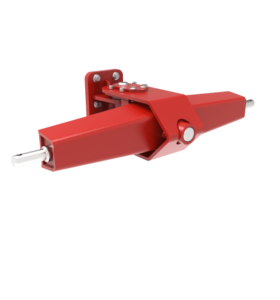

Wrzeciono kategorii 3 typu „I” służy do połączenia maszyny rolniczej z układem zawieszenia ciągnika. Jest przeznaczone do współpracy z odciągami stałymi i mocowane na flanszy 110 × 100 mm. Uniwersalna konstrukcja pozwala stosować ten wariant zaczepu w różnych typach maszyn uprawowych.

Wrzeciono kategorii 4 typu „U” służy do połączenia maszyny rolniczej z układem zawieszenia ciągnika. Jest przeznaczone do współpracy z odciągami stałymi i mocowane na flanszy 110 × 100 mm. Rozwiązanie może być stosowane w różnych typach maszyn rolniczych, zapewniając stabilne połączenie podczas pracy i transportu.

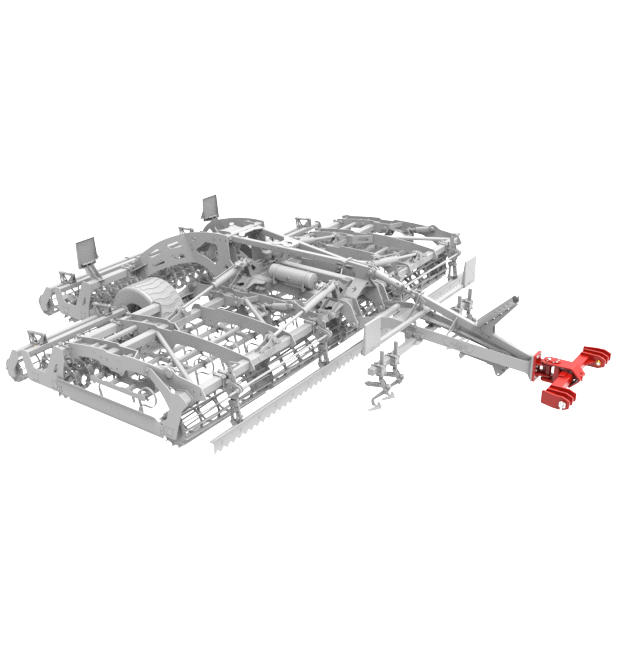

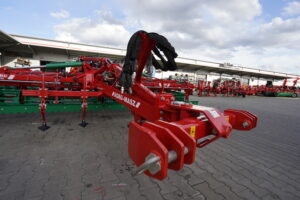

Wrzeciono dyszla kategorii 3 i 4 typu „U” służy do połączenia maszyny z ciągnikiem poprzez układ zaczepowy. Wersja z flanszą umożliwia stabilny montaż elementu i zastosowanie go w różnych konfiguracjach maszyn rolniczych, w których wymagane jest połączenie o odpowiedniej kategorii zaczepu.

Odciąg mechaniczny służy do ustabilizowania położenia dyszla lub układu zaczepowego względem maszyny. Ręczna regulacja umożliwia dopasowanie jego ustawienia do sposobu agregowania z ciągnikiem, pomagając utrzymać właściwe położenie zestawu podczas pracy i transportu.

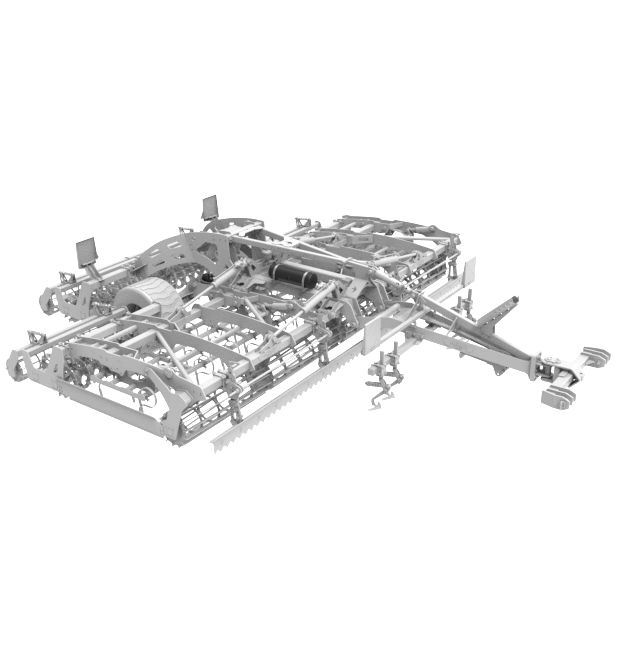

Hamulce pneumatyczne wspomagają bezpieczne zatrzymywanie maszyny podczas transportu, wykorzystując instalację pneumatyczną ciągnika do uruchamiania układu hamulcowego. Rozwiązanie poprawia kontrolę nad zestawem podczas jazdy po drogach i ogranicza obciążenie układu hamulcowego ciągnika.

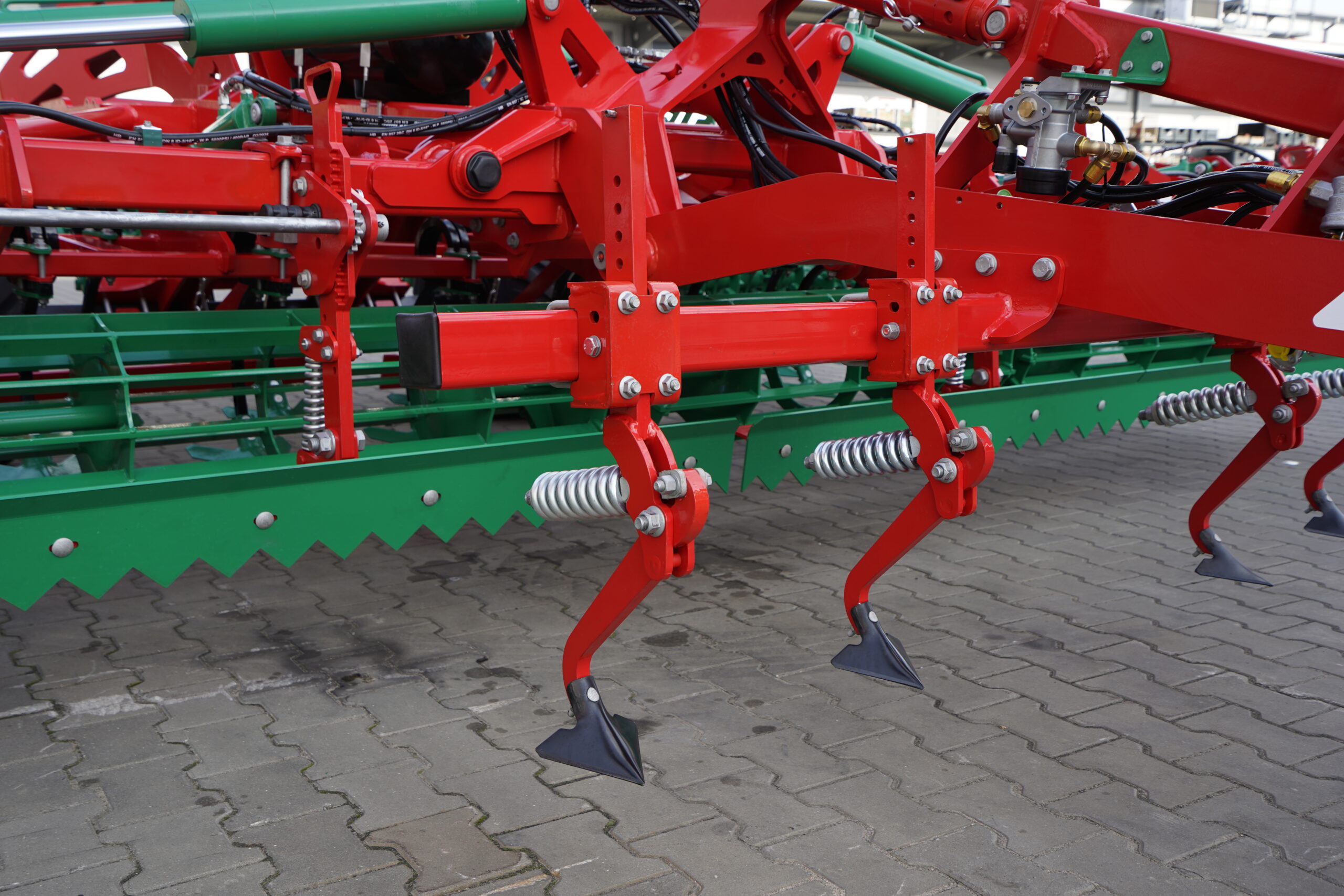

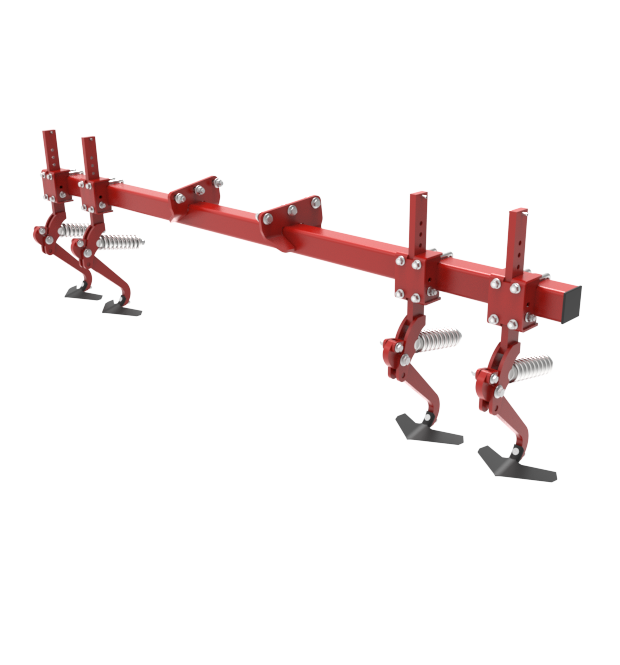

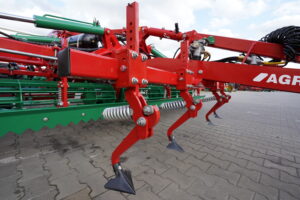

Zestaw 4 spulchniaczy z zabezpieczeniem sprężynowym i gęsiostópkami o szerokości 250 mm służy do rozluźniania zagęszczonej gleby i podcinania wierzchniej warstwy przed pracą kolejnych sekcji maszyny. Szerokie gęsiostópki zwiększają powierzchnię oddziaływania na glebę, a zabezpieczenie sprężynowe pozwala elementom roboczym odchylać się przy natrafieniu na przeszkodę, ograniczając ryzyko przeciążenia. Rozwiązanie może być stosowane w różnych maszynach uprawowych, gdzie istotne jest wyrównanie warunków pracy i skuteczne spulchnienie gleby.

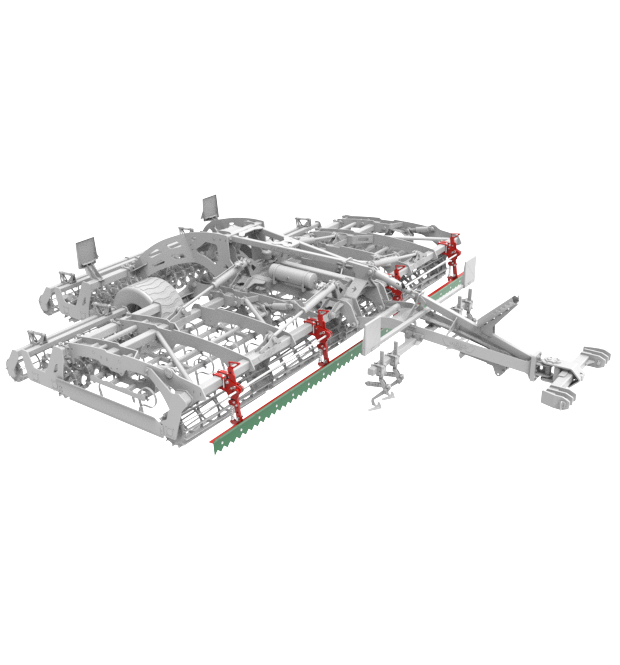

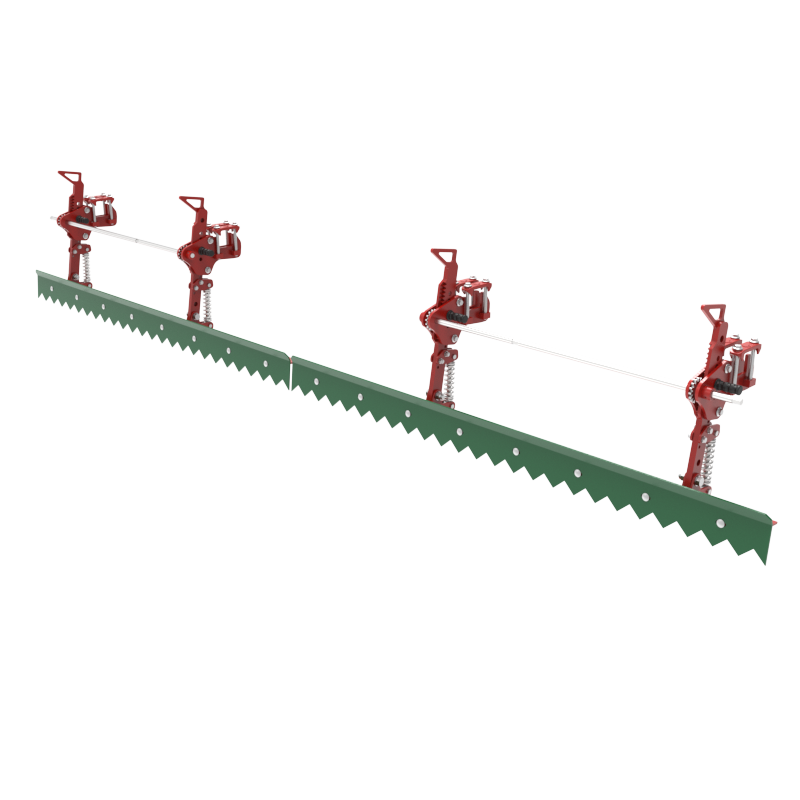

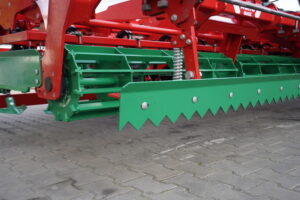

Przednia włóka regulowana mechanicznie wyrównuje powierzchnię pola i rozprowadza nadmiar gleby przed pracą zasadniczych elementów roboczych. Możliwość zmiany jej położenia pozwala dopasować intensywność działania do warunków glebowych i stopnia nierówności pola, co ułatwia uzyskanie równomiernie przygotowanej powierzchni do dalszej uprawy.

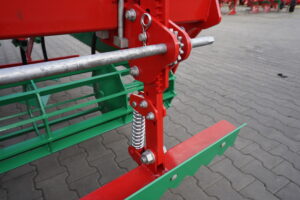

Mechaniczna regulacja włóki umożliwia zmianę jej położenia i dopasowanie intensywności pracy do warunków glebowych oraz stopnia nierówności powierzchni. Pozwala to ustawić właściwe oddziaływanie włóki na glebę, tak aby skutecznie wyrównywała pole bez nadmiernego przemieszczania materiału.

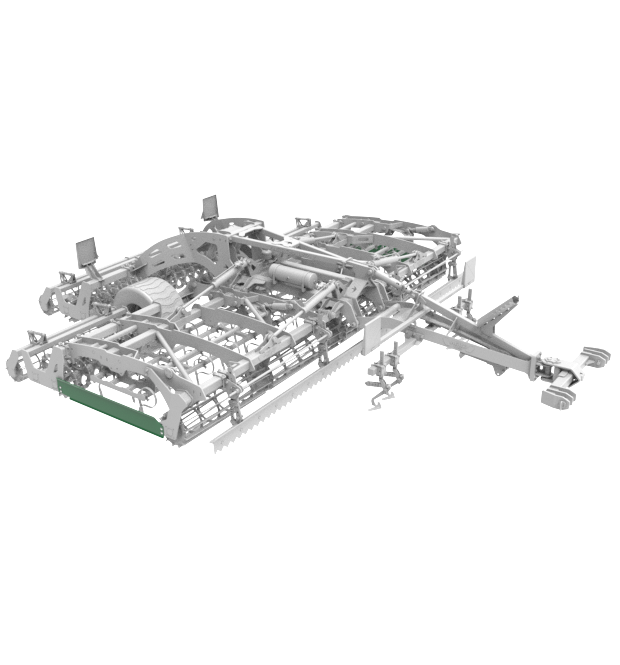

Ekrany boczne ograniczają przemieszczanie gleby poza szerokość roboczą maszyny i pomagają utrzymać równą krawędź przejazdu. Kierują materiał z powrotem do strefy pracy, ograniczając tworzenie wałków ziemi na łączeniach kolejnych przejazdów. Dzięki temu powierzchnia pola pozostaje bardziej wyrównana po zakończeniu uprawy.

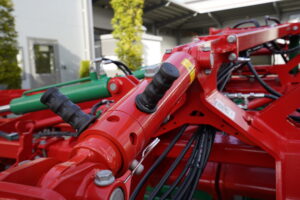

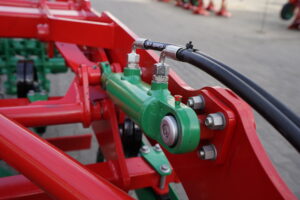

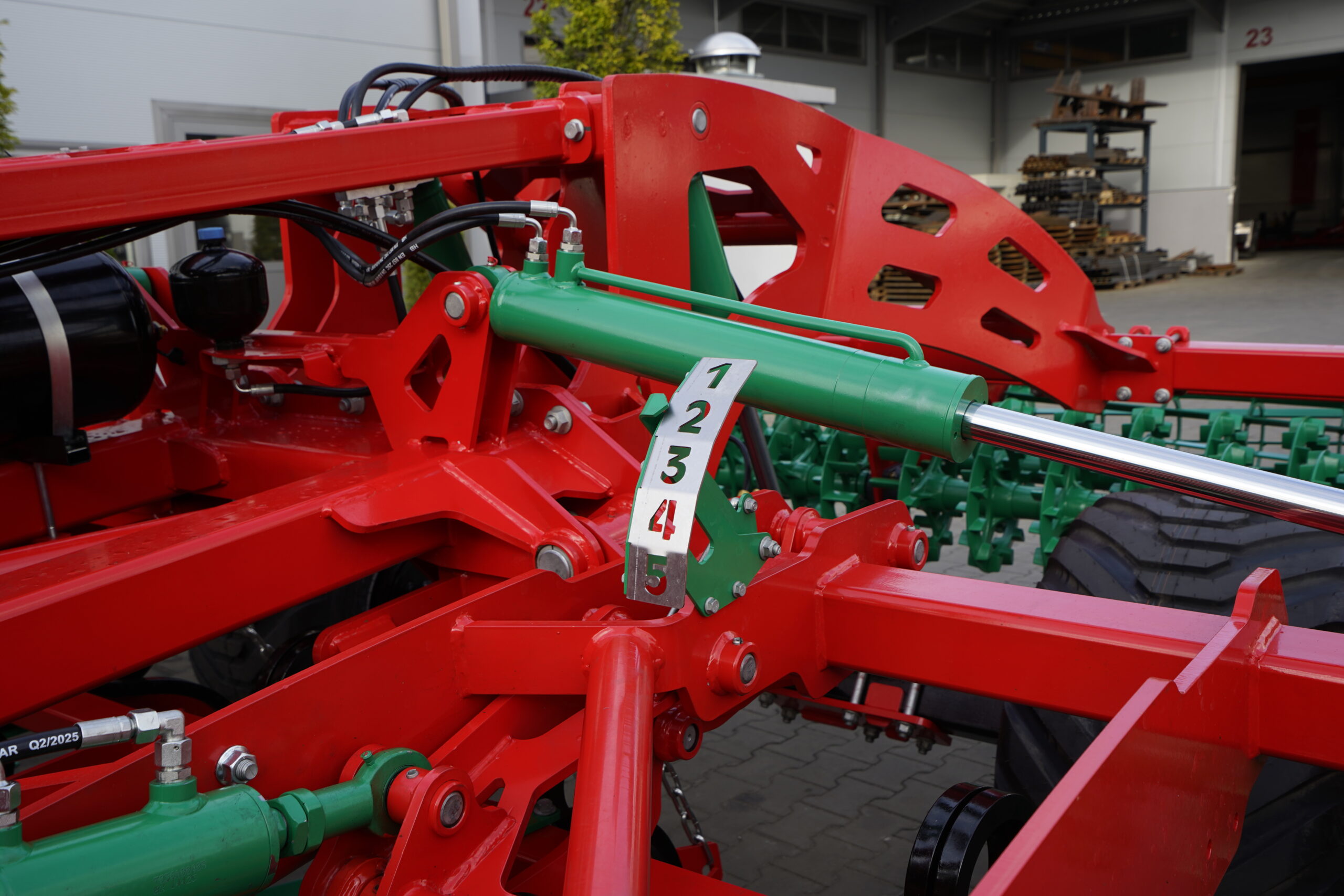

Hydrauliczna regulacja głębokości pracy umożliwia wygodne dostosowanie ustawienia elementów roboczych do warunków glebowych i oczekiwanego efektu uprawy. Zmiana głębokości odbywa się z wykorzystaniem układu hydraulicznego, co ułatwia szybką korektę parametrów pracy bez konieczności ręcznej regulacji mechanicznej.

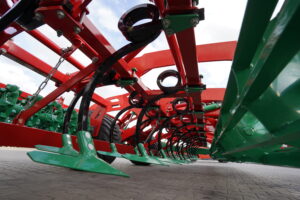

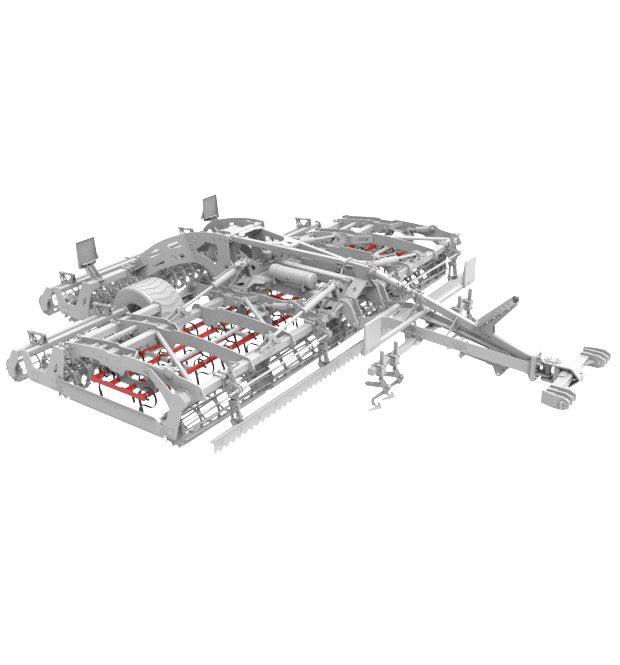

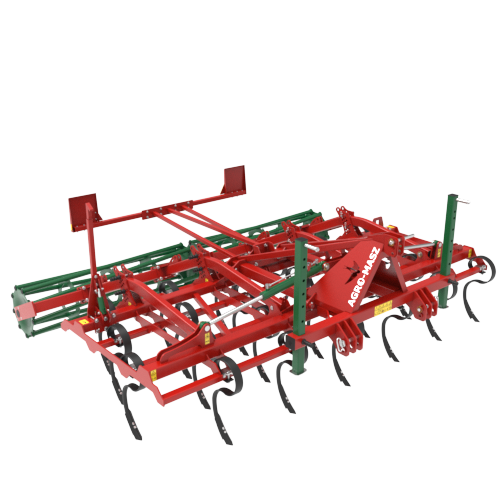

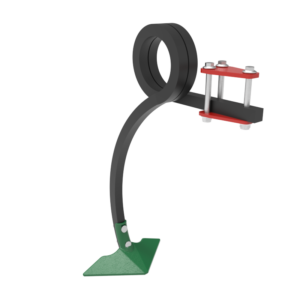

Dwa rzędy zębów sprężystych 25 × 25 mm, wyposażonych w 20 gęsiostópek, odpowiadają za spulchnianie i szerokie podcinanie warstwy uprawnej. Rozmieszczenie elementów w dwóch rzędach ułatwia przepływ gleby i resztek roślinnych, a szerokie gęsiostópki zwiększają powierzchnię oddziaływania na podłoże. Taki układ sprzyja równomiernemu przygotowaniu gleby do dalszego doprawienia.

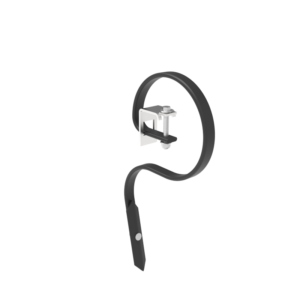

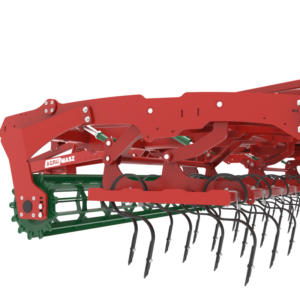

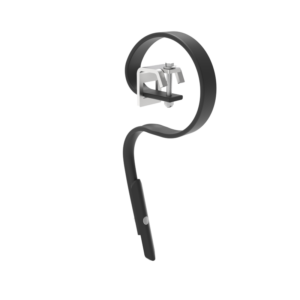

Cztery rzędy zębów sprężystych 32 × 12 mm typu „P” odpowiadają za spulchnianie, rozkruszanie i równomierne doprawienie warstwy uprawnej. Wielorzędowe rozmieszczenie elementów zwiększa częstotliwość oddziaływania na glebę i sprzyja jej równomiernemu rozprowadzeniu na całej szerokości roboczej. Taki układ pomaga przygotować jednorodną powierzchnię pod siew i pracę kolejnych sekcji maszyny.

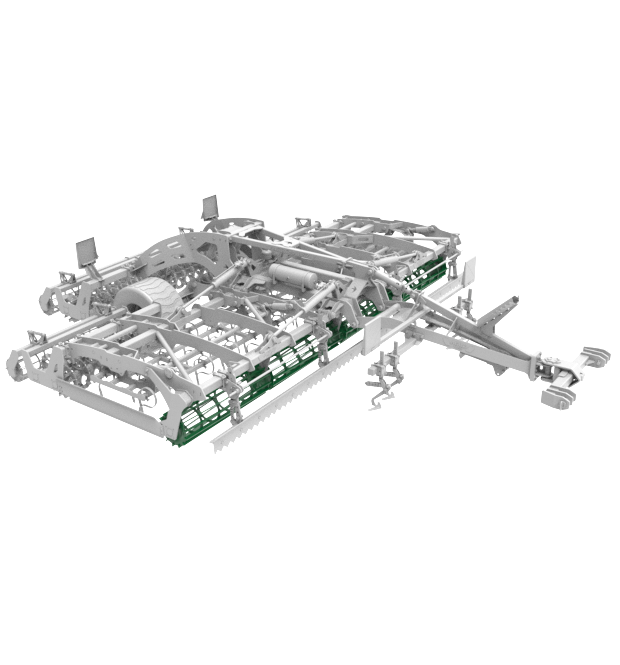

Przedni wał strunowy o średnicy 400 mm wstępnie wyrównuje powierzchnię pola i rozkrusza większe bryły gleby przed pracą zasadniczej sekcji uprawowej. Pomaga ujednolicić warunki pracy kolejnych elementów roboczych, co sprzyja równomiernemu spulchnieniu i doprawieniu gleby.

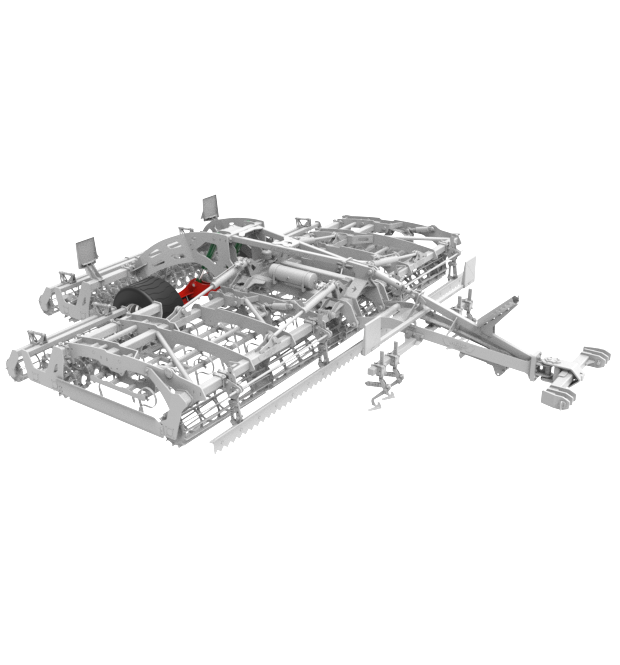

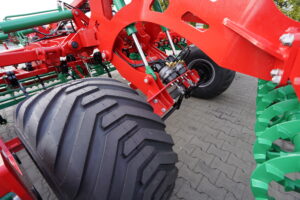

Koła jezdne 500/50 R17 zapewniają stabilne podparcie maszyny podczas transportu oraz przejazdów po polu. Szeroki profil ogumienia pomaga rozłożyć nacisk na większej powierzchni, co sprzyja pewnemu prowadzeniu zestawu i ogranicza nadmierne zagłębianie się kół w miękkim podłożu.

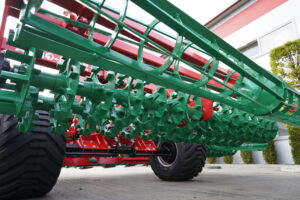

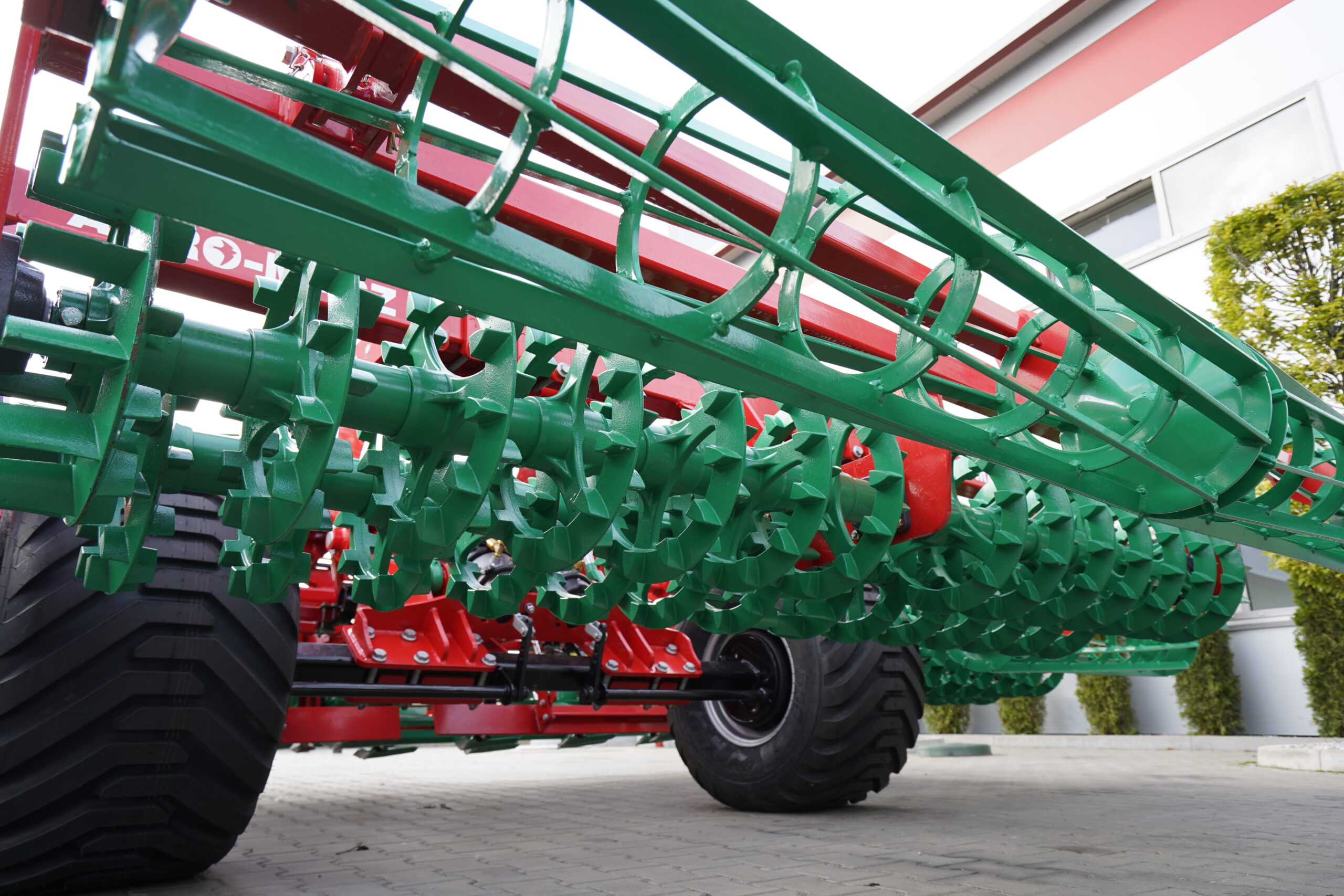

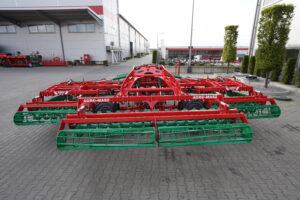

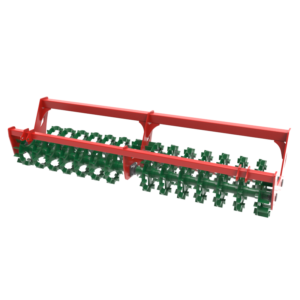

Podwójny wał Crosskill o średnicy 400 mm odpowiada za intensywne kruszenie brył, wyrównanie powierzchni oraz wtórne zagęszczenie wierzchniej warstwy gleby. Dwa współpracujące wały poprawiają efekt doprawienia i pomagają uzyskać bardziej jednorodną strukturę warstwy siewnej. W tej konfiguracji wał pracuje bez tylnej listwy wyrównującej.

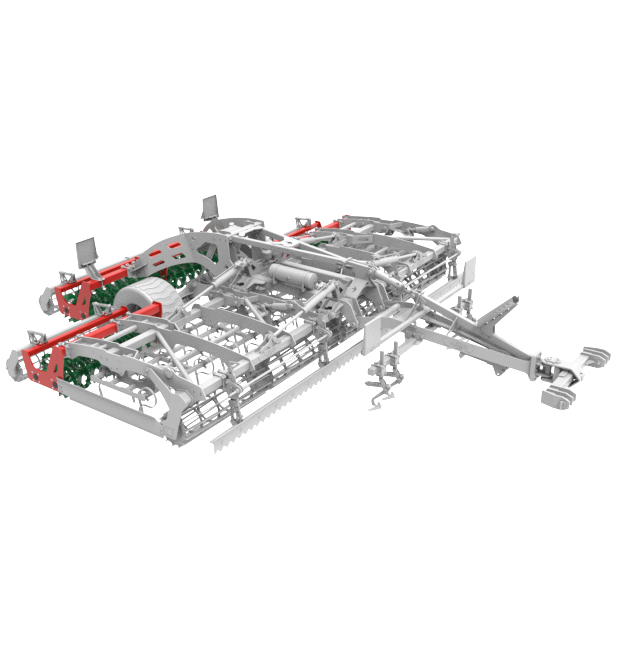

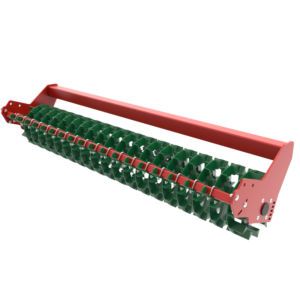

Pojedynczy wał Crosskill o średnicy 400 mm odpowiada za kruszenie brył, wyrównanie powierzchni oraz wtórne zagęszczenie wierzchniej warstwy gleby. Pierścieniowa konstrukcja wału pomaga ujednolicić strukturę warstwy uprawnej i przygotować ją do dalszych zabiegów. W tej konfiguracji wał pracuje bez tylnej listwy wyrównującej.

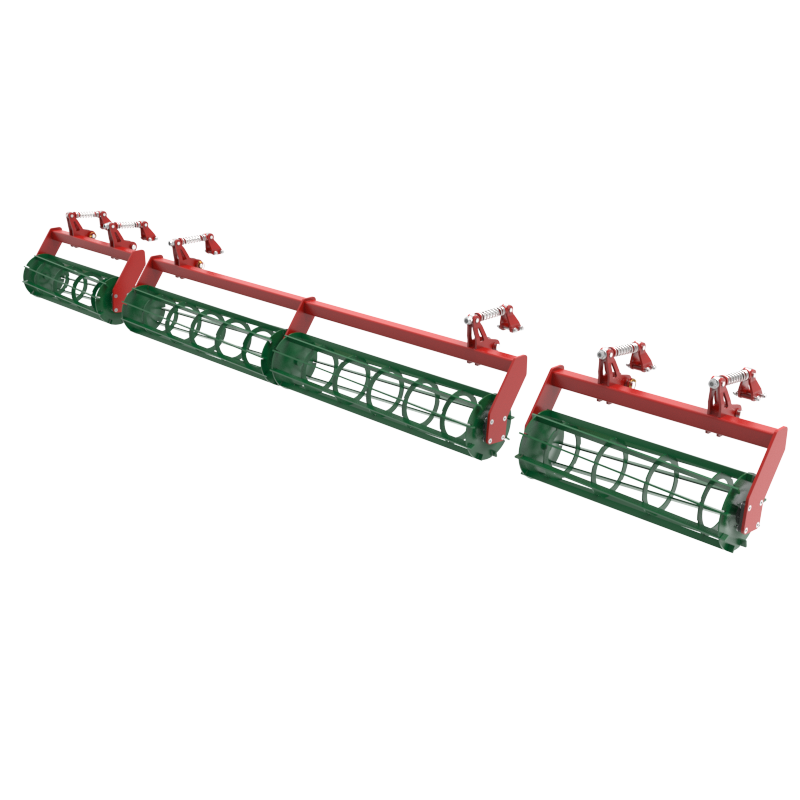

Wał strunowy o średnicy 320 mm, umieszczony za wałem Crosskill, odpowiada za końcowe wyrównanie powierzchni oraz dodatkowe rozkruszenie drobniejszych brył gleby. Pracując jako ostatnia sekcja doprawiająca, pomaga ujednolicić strukturę wierzchniej warstwy i pozostawia pole lepiej przygotowane do siewu.
